PO-based Bag-Film
- Sicherstellung von Recyclingfähigkeit
- Barrieren aus: EVOH < 5 %, MBP (Medium Barrier Polymer)
- Ausstattungsvarianten: Festversiegelnd, Easy Peel, Laserperforation, metallisiert, Antifog, wiederverschließend (Zipper)
- Größtmögliches Prozesstemperaturfenster für optimale Abpackleistung
- Geeignet für HFFS, VFFS und Standbodenbeutel mit guter Verarbeitbarkeit auf herkömmlichen Verpackungsanlagen
85 - 175 °C Siegeltemperatur
80 - 90 % Recyclingfähigkeit
Recycling- fähigkeit (%) |
Dicke (µm) |
Sauerstoff- barriere (cm3 / m3 / Bar / Tag) |
Wasserdampf- barriere (g / m2 / Bar / Tag) |
Siegel- temperaturen (°C) |
HFFS Flowpack (TPM) |
VFFS (TPM) |
HFFS SBB (TPM) |
|---|---|---|---|---|---|---|---|
> 80 |
> 50 |
< 2, (Medium Barrier ca. 30) |
< 1 |
85 - 175 |
≥ 120 |
≥ 75 |
≥ 70 |

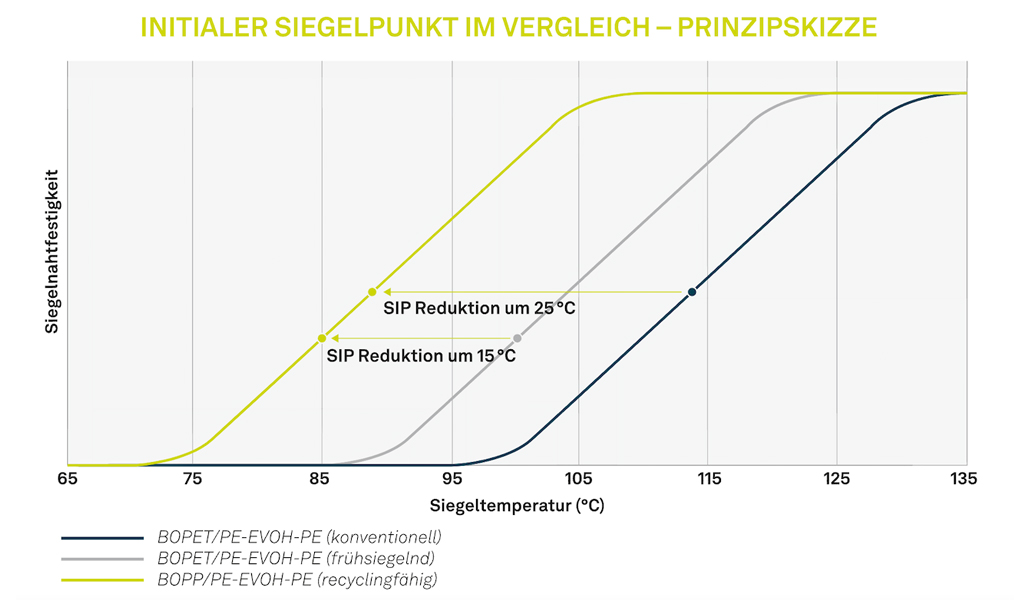

Der PO-based Bag-Film verfügt über einen initialen Siegelpunkt (SIP) bei 85 °C. D. h. bereits bei niedriger Temperatur ist die Siegelnahtfestigkeit gegeben. Damit ist das Prozesstemperaturfenster nahezu vergleichbar mit einem konventionellen Mischlaminat. Gegenüber einem frühsiegelnden, herkömmlichen Verbund konnte der Siegelbeginn um 15 °C reduziert werden. Gegenüber einem Standard-Mischlaminat sogar um 25 °C. So erzielt diese recyclingfähige Lösung eine gute Abpackperformance.
PO-based Top-Film
- Sicherstellung von Recyclingfähigkeit
- Barrieren aus: EVOH < 5 %
- Ausstattungsvarianten: Wiederverschluss, Easy Peel, Antifog
- Zum Verschluss von: PO-Tiefziehfolien, PP-Schalen, PP-Bechern
130 - 175 °C Siegeltemperatur
80 - 90 % Recyclingfähigkeit
Recycling- fähigkeit (%) |
Dicke (µm) Oberfolie |
Dicke (µm) Tiefziehfolie |
Sauerstoff- barriere (cm3 / m3 / Bar / Tag) |
Wasserdampf- barriere (g / m3 / Bar / Tag) |
Siegel- temperaturen (°C) |
|---|---|---|---|---|---|
> 80 |
> 60 Peel > 70 Reclose |
270 |
< 2 |
< 1 |
130 - 175 |

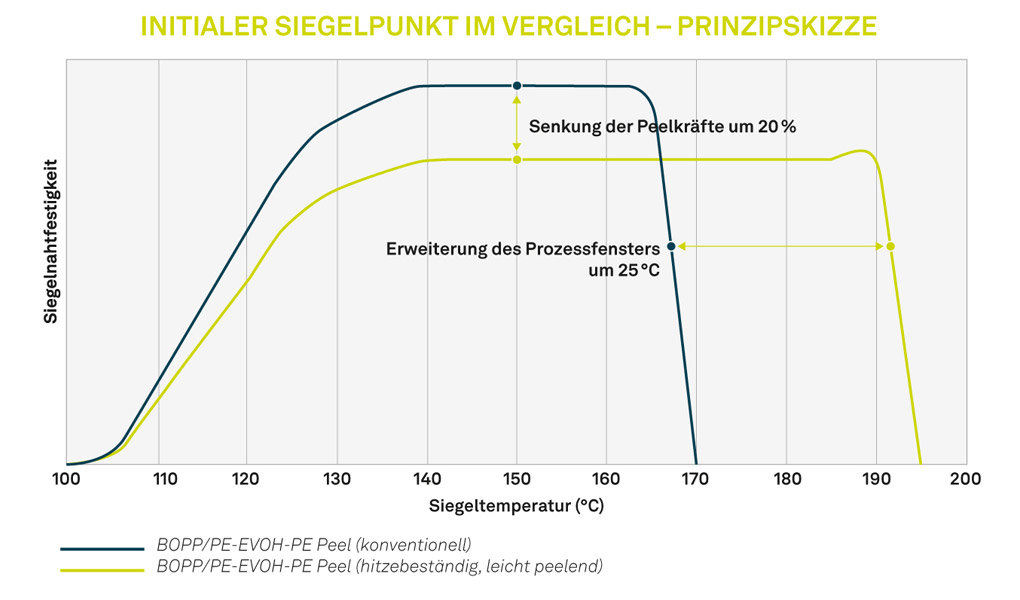

Der PO-based Top-Film bietet eine um 25 °C erhöhte Temperaturbeständigkeit, verglichen mit bisherigen polyolefinen Lösungen. Parallel dazu wurde die Erstöffnungskraft (Peelkraft) um 20 % gesenkt. So wird einerseits das Prozesstemperaturfenster vergrößert und andererseits ein starkes Verformen beim Öffnen der weicheren polyolefinen Unterbahn reduziert.
